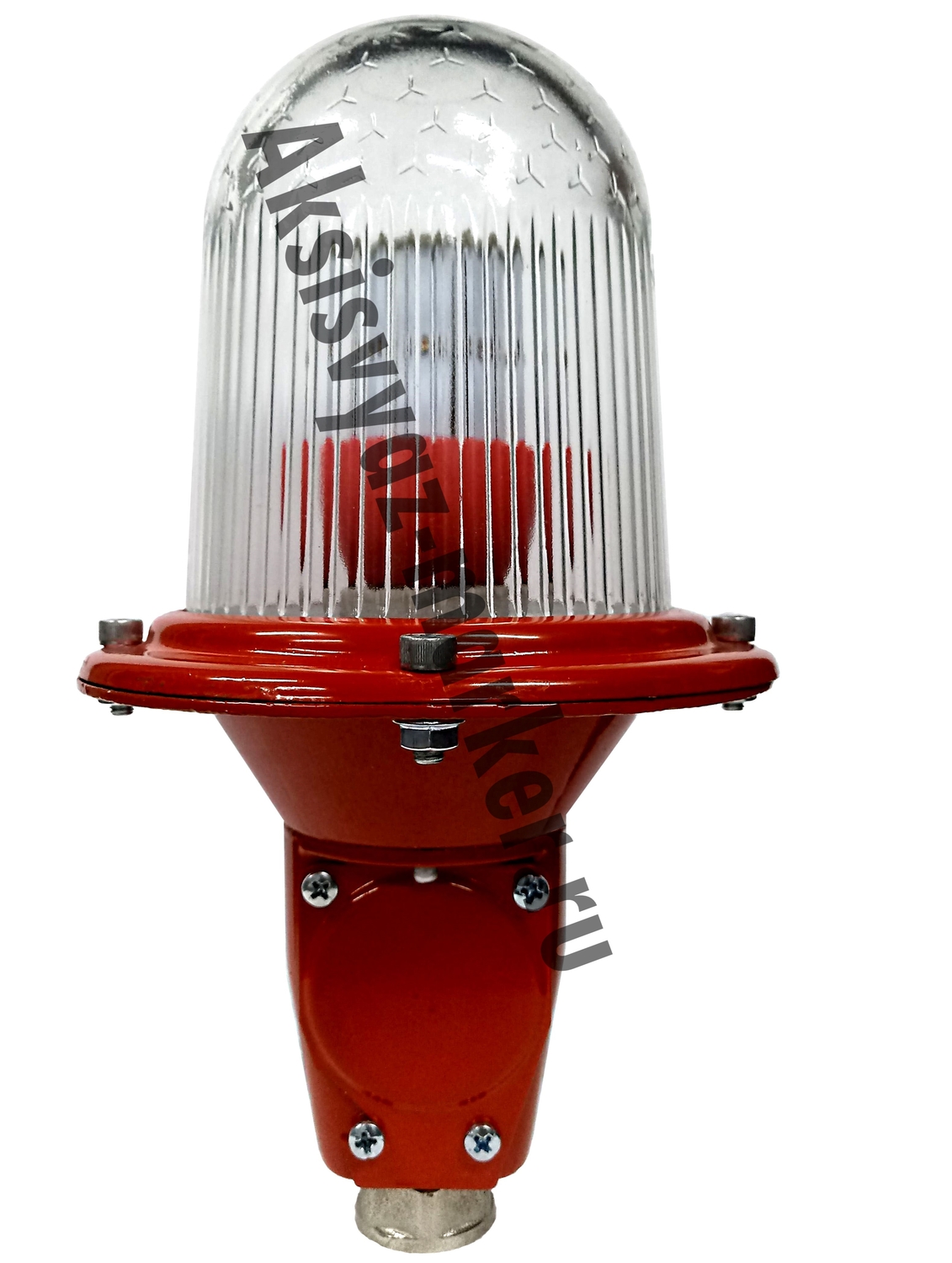

СДЗО-05-1

Более подробно

Монтажная арматура

Более подробно

БУСО

Более подробно

ЗОМ-А

Более подробно

АСС

Более подробно

АККУМУЛЯТОРНЫЕ БАТАРЕИ

Более подробно

Солнечные модули

Более подробно

Аккумуляторные батареи

РЕМЕННО­­Е СВЕТООГРАЖДЕНИЕ



ИП Дергачев С.В.- с 2007г.занимается совместной разработкой ,изготовлением и реализацией систем световой маркировки высотных объектов согласно требованиям РЭГА и других нормативных документов, широко используемых на многих высотных объектах Российской Федерации и СНГ и является официальным представителем по реализации ограниченных партий данного оборудования . Также для объектов, где по ряду причин нет возможности подачи напряжения на системы светового ограждения, предлагаем автономные системы светового ограждения(АСС). В нее входит фото панель (солнечная батарея), система АКБ, заградительные огни, блок управления с интегрированным контролером, который в автономном режиме отслеживает работу всей системы. Сертификат представителя.

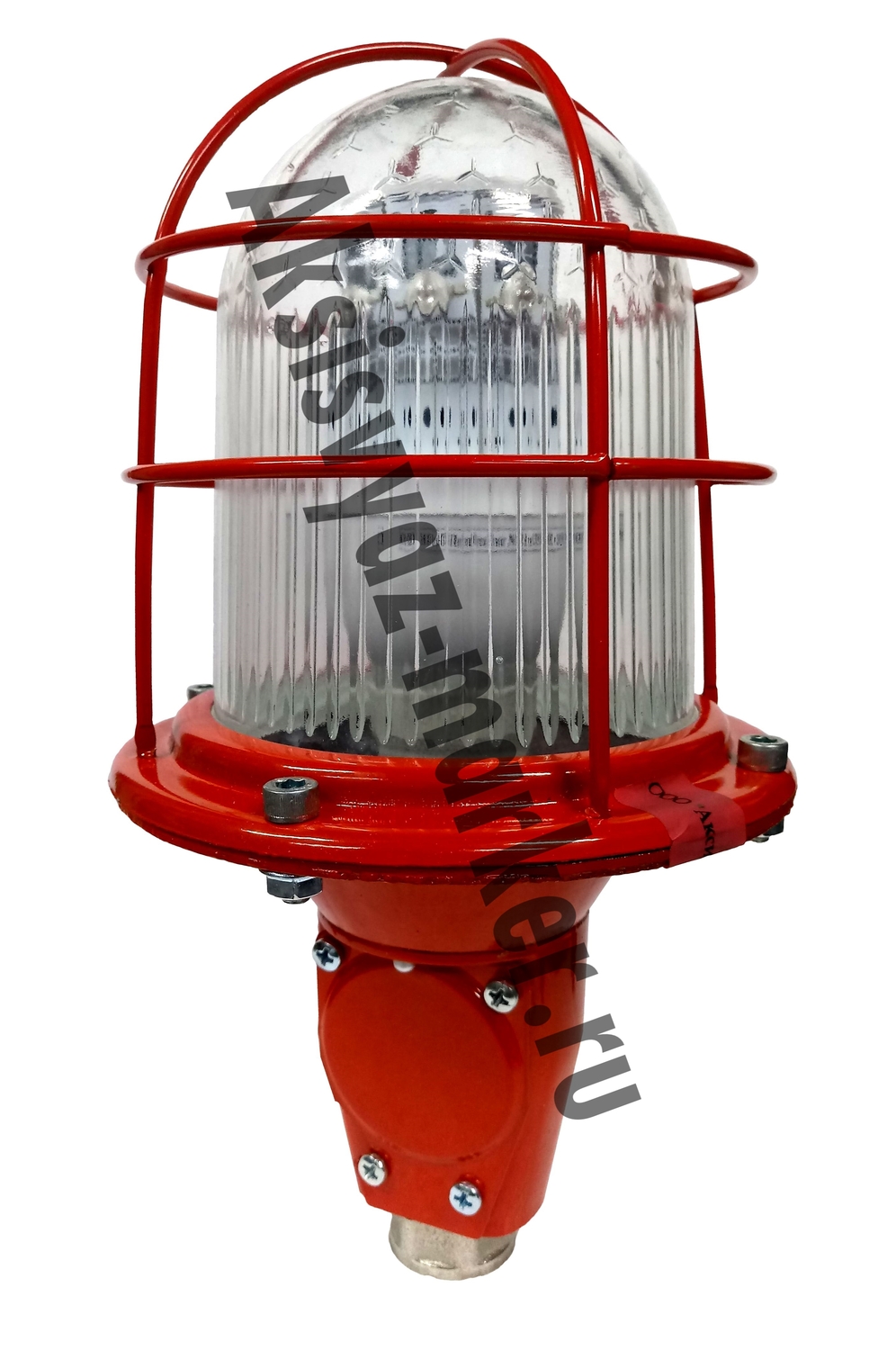

заградительные огни сдзо

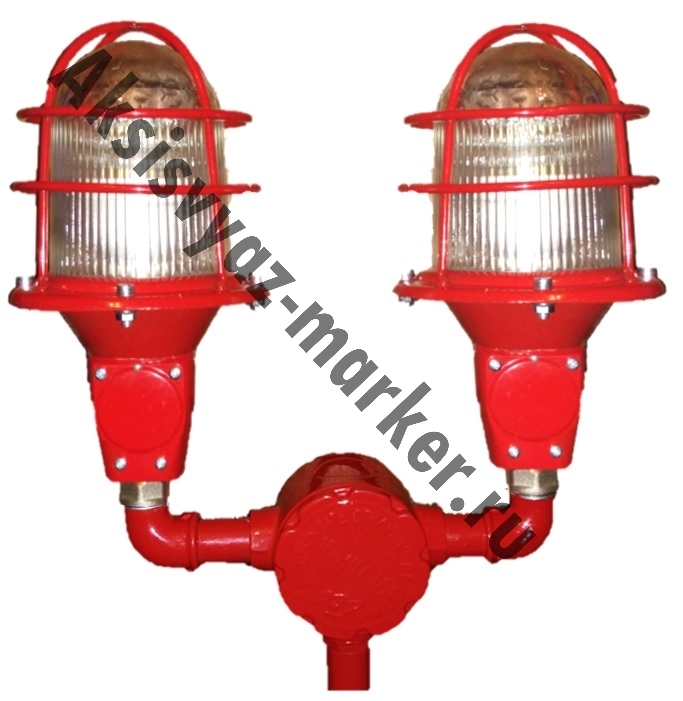

- Светодиодный ; З - Заградительный ; О - Огонь ; 05 - номер серии(год начала выпуска)  ; 2- изделие с антивандальной решеткой; 1-изделие без антивандальной решетки.

Заградительные огни СДЗО широко применяются для освещения мачт мобильной связи (базовые станции); высотные административные и жилые здания; дымоходные трубы; теле-радио вышки и башни; оградительные сооружения во время строительных работ; навигационные, административные и хозяйственные строение в аэропортах; башенные крановые установки; высоковольтные и осветительные столбы.

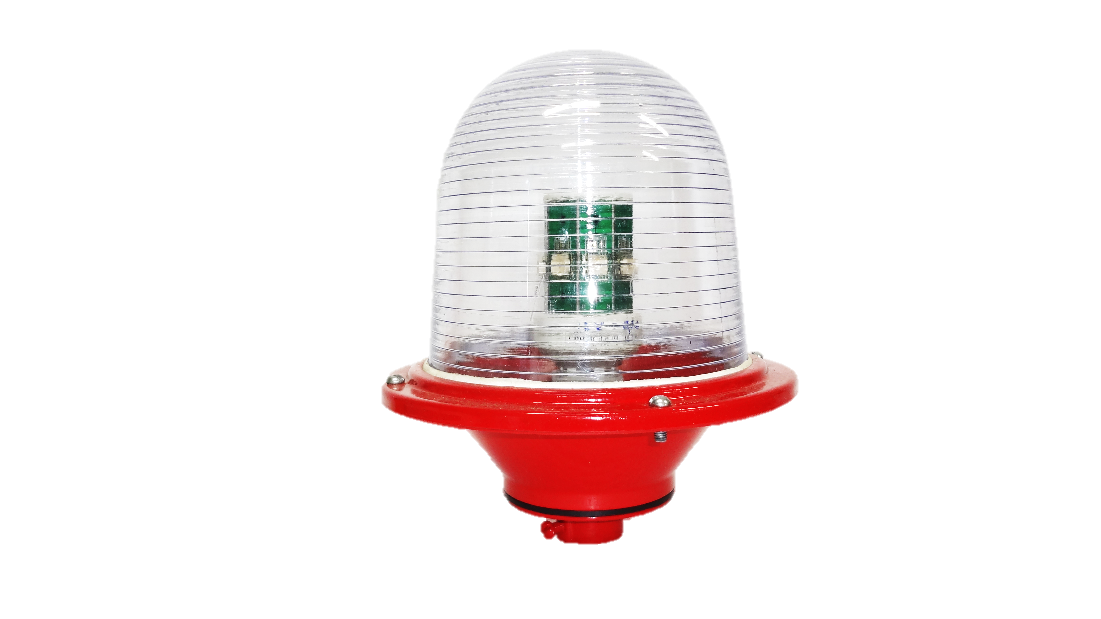

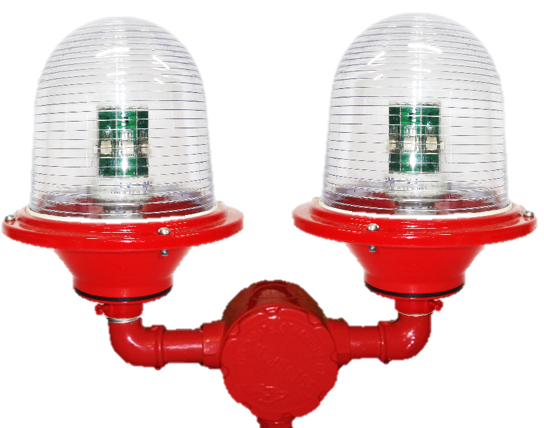

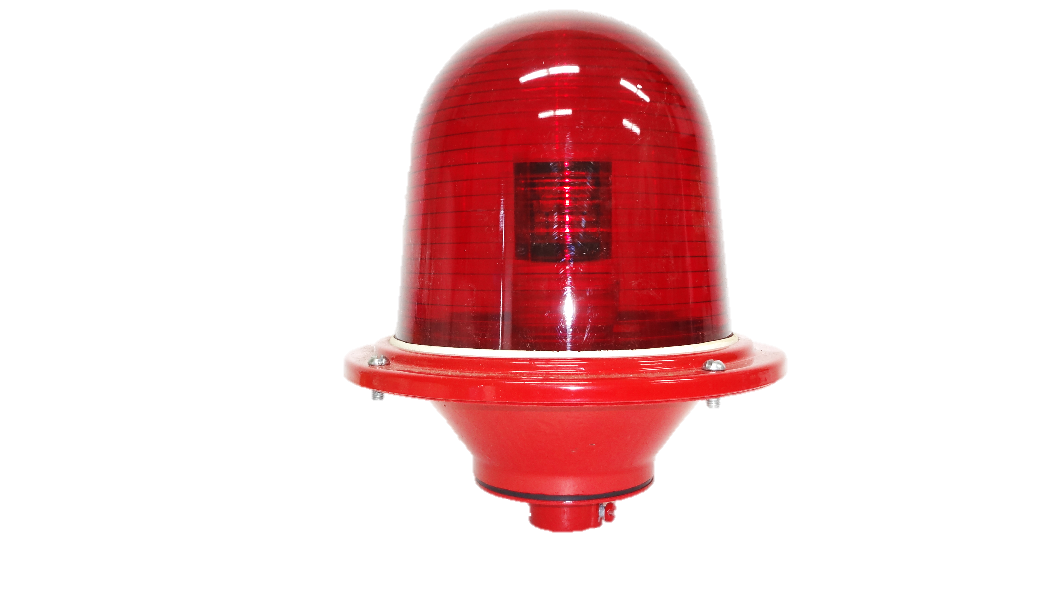

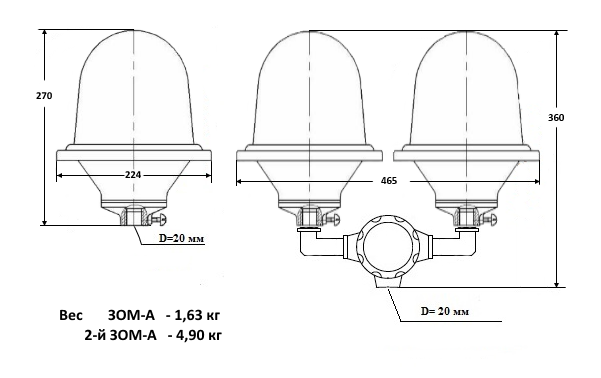

ЗОМ-А­­­­

ЗОМ-А изготовлен из алюминиевого сплава и имеют красный или прозрачный поликарбонатовый колпак с силиконовым уплотнителем. По этим основным причинам, ЗОМ-А значительно легче, чем его аналоги.

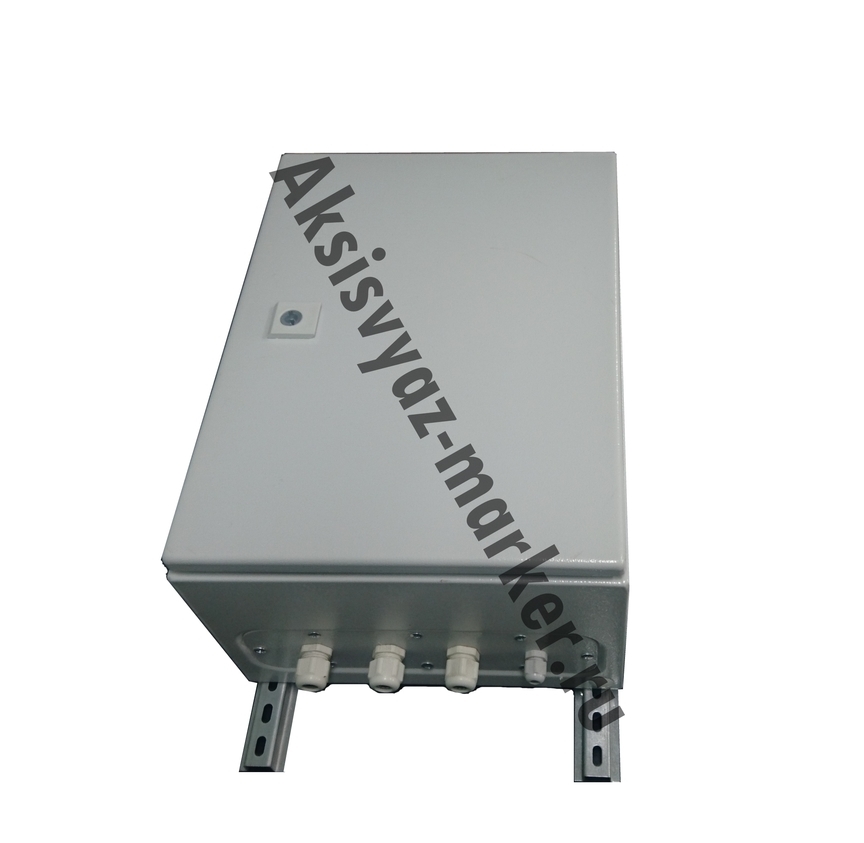

БУСО­­
Блок управления,СДЗО,СДЗО-05,Заградительные огни,ЗОМ,ЗОМ-А,автономные системы,аккумуляторные батареи,Солнечные панели
БУСО - Б - Блок; У - Управление; С – Световым; О – Ограждением.
Все изделия типа БУСО изготавливаются по единому ТУ 4236-001-98227698-2015 и соответствуют основным требованиям к системам управления световым ограждением.Изменения в конфигурации производятся только по письменному согласованию с заказчиком.Изделия типа БУСО имеют одинаковый внешний вид и изготавливаютя в стандартных металлических корпусах.Все изделия имеют гальваническую развязку по питанию 220V и электронный контроллер с интегрированным фоторегулятором.Допускается установка в БУСО дополнительных сигнальных элементов по требованию заказчика.
  1. Шкаф металлический ,IP65, 400х300х210
  2. Блок аккумуляторных батарей, 7А\ч, 48V
  3. Трехполюсной переключатель режимов работ
  4. Источник питания (конвертер) 220V / 48V
  5. Плата управления (контроллер) с фотодатчиком
  6. Автоматические выключатели
  7. Индикаторные лампы
  8. Система АВР входного напряжения 220V
  9. Устроиство УЗИП
  • АВР Аварийное включение резерва
  • УЗИП Устроиство для защиты от импульсны перенапряжений , помех и защиты от отдаленных атмосферных разрядов.

Описание работы системы АСС­­
Системы автономного светового ограждения опор ЛЭП и других высотных объектов начали разрабатываться в начале двухтысячных годов в связи с невозможностью организовать питание заградительных огней (требование РЭГА РФ и ИКАО) от стационарных источников электроэнергии. Учитывая, что предыдущие системы отбора мощности с помощью наведенного электричества себя не оправдали и показали себя как крайне ненадежное устройство, было принято решение о попытке использовать альтернативные источники питания как ветрогенераторы и фотоэлектрические генераторы.
Так как ветрогенераторы являются устройствами требующие постоянного обслуживания, а на удаленных объектах и на высотах свыше 100 метров это крайне затруднительно, была сделана ставка на фотоэлектрические генераторы.

«Автономная система светового ограждения».

«ТИПОВАЯ» конфигурация, применяется на модульной основе «собирается» как конструктор систем различной мощности и с различными параметрами в зависимости от высоты, инсоляции местности, климатической зоны расположения объекта.«Автономные системы светового ограждения» типа АСС являются необслуживаемыми в течении ГАРАНТИЙНОГО срока, указанного в паспортах на изделия.
Дополнительную информацию можно получить по телефону +7(919)777-76-19 или обратившись в письменной форме по электронной почте: aksisvyaz-marker@mail.ru

«Конфигурация и состав системы типа АСС»

Система типа АСС состоит из следующих узлов и компонентов:
Генераторный узел (моноблок) в свою очередь состоящий из непосредственно фотоэлектрической панели с интегрированным блоком накопителя (АКБ), контроллером заряда, системой крепления струбцинного типа.
Светодиодные заградительные огни серии СДЗО-05 выпускаемые только компанией ООО Аксисвязь.
Коллекторный блок управления рассчитанный для подключения до 10-ти моноблоков с выносным фотодатчиком.
По требованию заказчика устанавливается.
Блок мониторинга с системой глобального позиционирования (защита от краж) и удаленным контролем параметров работы моноблока с визуальным позиционированием на интерактивной карте поисковой системы «Яндекс» с СМС оповещением о критической ситуации.
Система строиться по модульному принципу и позволяет создавать конфигурации в зависимости от требований и в соответствии:
Географическим положением объекта (на предмет инсоляции и температур).
Требуемым режимом работы (проблесковый или постоянный).
Количеством применяемых заградительных огней (высота объекта).
Автономная система,Блок управления,СДЗО,Заградительные огни,ЗОМ,ЗОМ-А

Генерируемый модуль и блок управления

Моноблок питания «Автономной системы светового ограждения» представляет собой мини электростанцию, с накопительной емкостью в 55А\ч и рабочим напряжением 12(24) V. Моноблок создан как независимая единица состава комплекта светового ограждения. Конструкция моноблока позволяет набирать требуемую мощность системы путем элементарного подключения соответствующего количества моноблоков к «Блоку управления».
Изображения основных элементов системы с соответствующими обозначениями приведены на рисунках ниже.

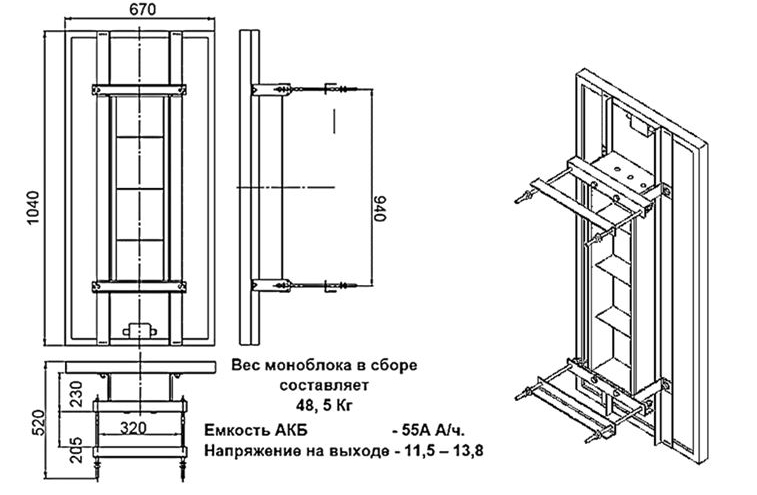

Габариты Моноблока
Автономная система,Блок управления,СДЗО,Заградительные огни,ЗОМ,ЗОМ-А
Автономная система,Блок управления,СДЗО,Заградительные огни,ЗОМ,ЗОМ-А

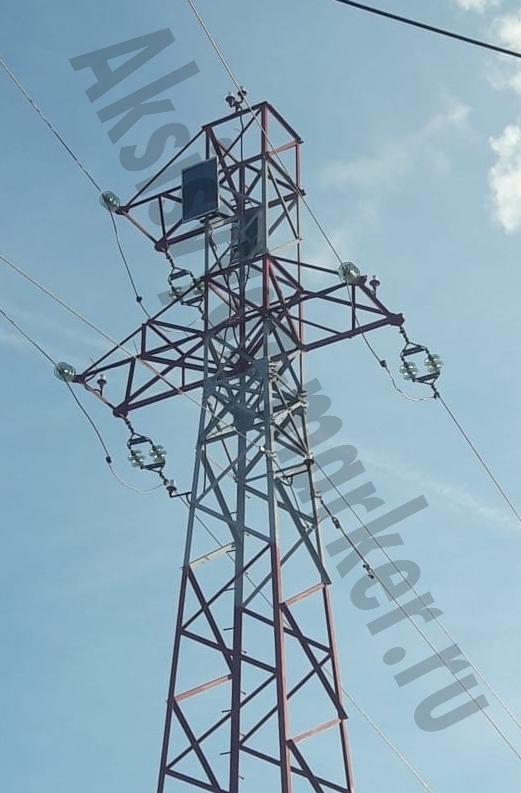

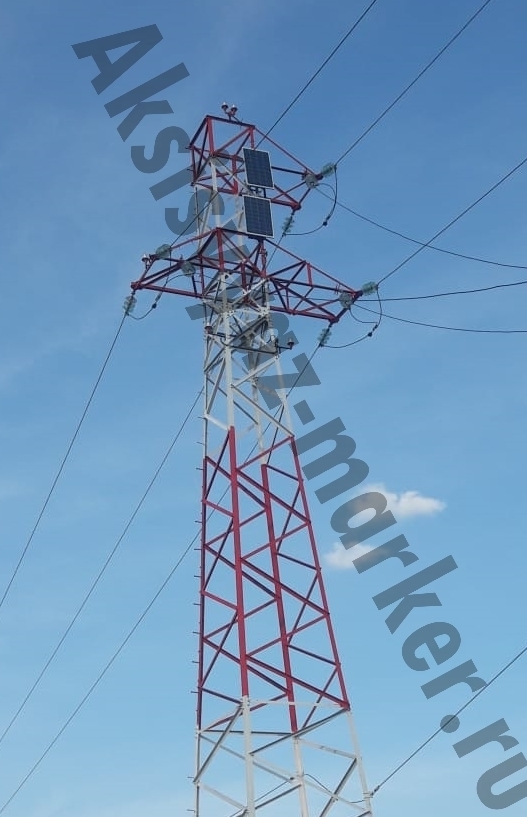

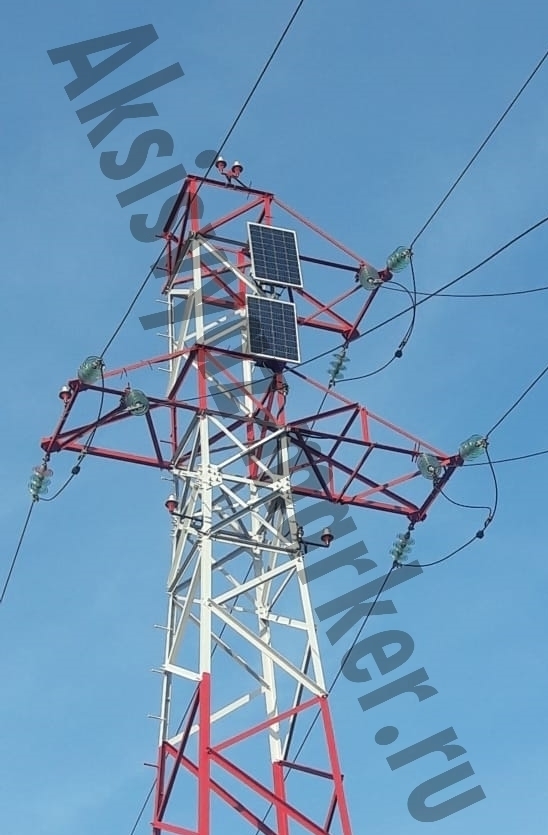

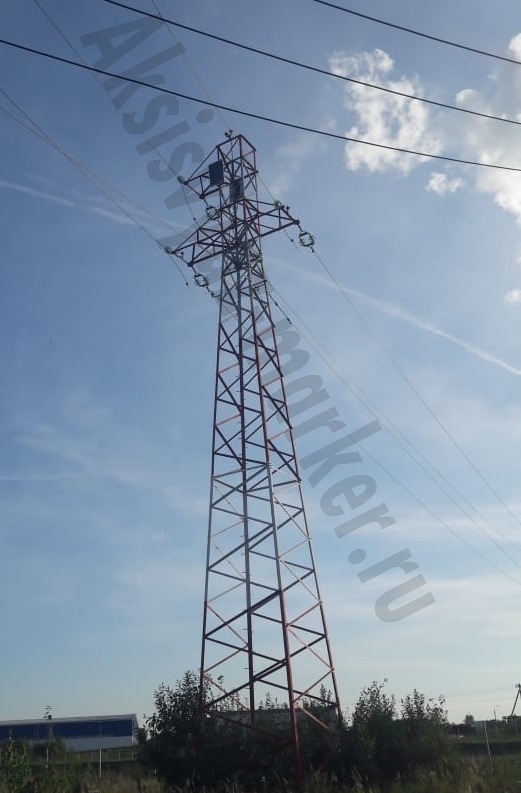

УСТАНОВЛЕННЫе КОМПЛЕКТы 2АСС-110-6

городской округ Солнечногорск, Московская область,координаты 55.981639, 37.315337

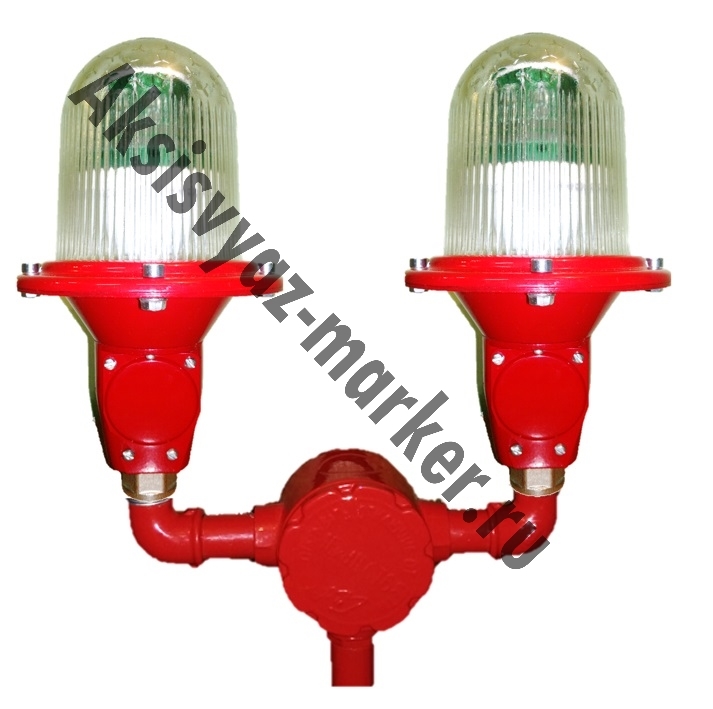

Данное оборудование установленно на 2-х опорах,высота каждой опоры 36 метров.В комплект входит 2 моноблока,кабель и металлорукав по 50м., СДЗО-05-1(Сдвоенный) в кол-е - 1шт.СДЗО-05-1 в кол-е-4шт,СДЗО - установлены на трубостойках и соединяются между собой через распределительные коробки.

Система автономного  светового ограждения,2АСС-110-6,солнечные модули,автономные системы светового ограждения.
Автономная система светового ограждения опор ЛЭП 2АСС-110-2.

Обработка видео...

Система автономного  светового ограждения,2АСС-110-6,солнечные модули,автономные системы светового ограждения.
2АСС-110-6
Система автономного  светового ограждения,2АСС-110-6,солнечные модули,автономные системы светового ограждения.
2АСС-110-6
Система автономного  светового ограждения,2АСС-110-6,солнечные модули,автономные системы светового ограждения.
2АСС-110-6
Система автономного  светового ограждения,2АСС-110-6,солнечные модули,автономные системы светового ограждения.
2АСС-110-6

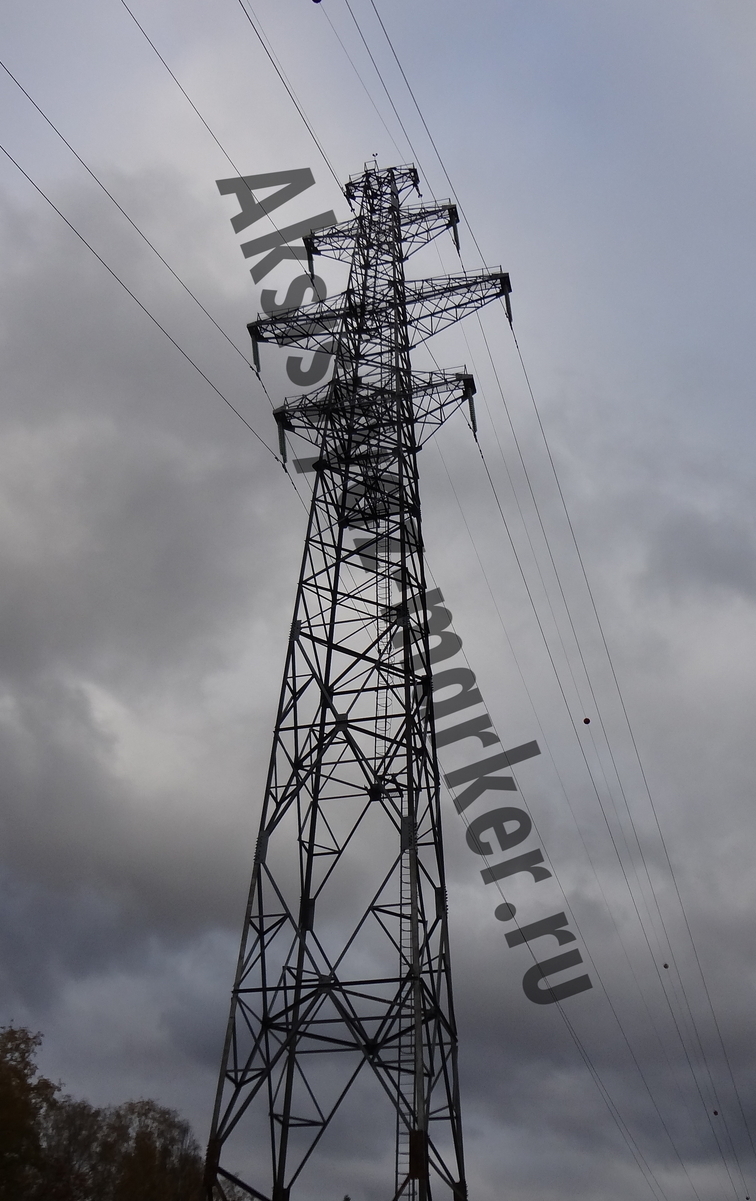

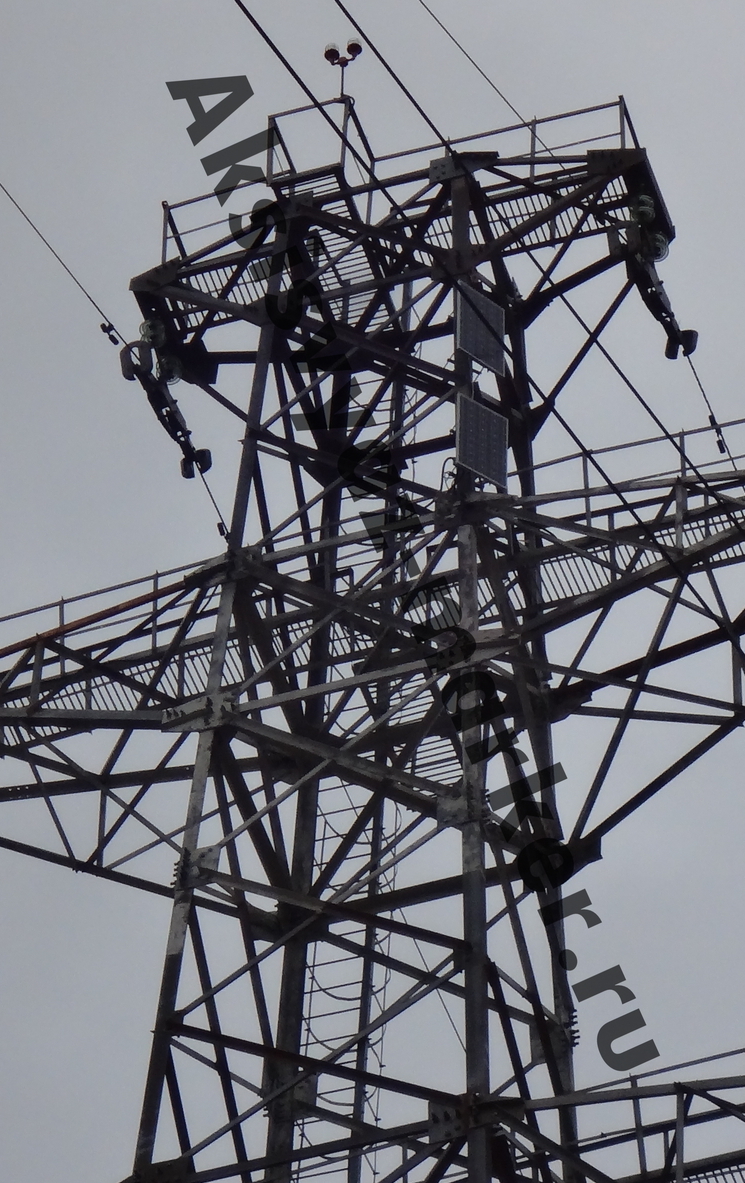

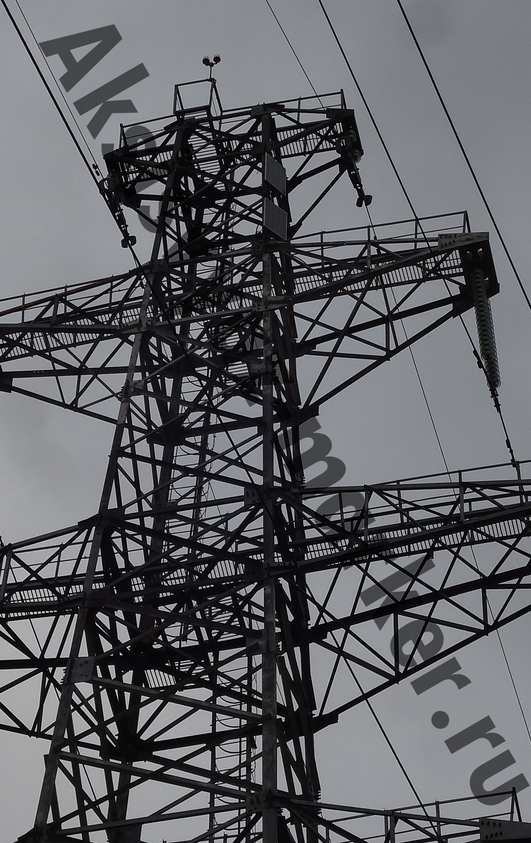

УСТАНОВЛЕННЫЙ КОМПЛЕКТ 2АСС-110-4

Московская обл.г Одинцово,координаты 55.708538, 37.312958

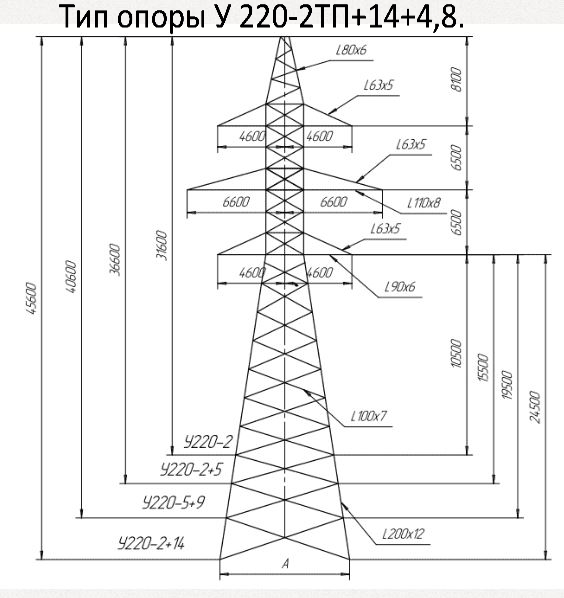

Данное оборудование установленно на опоре,высота опоры 46 метров.В комплект входит 2 моноблока,кабель и металлорукав по 50м., СДЗО-05-1(Сдвоенный) в кол-е - 1шт.СДЗО-05-1 в кол-е-2шт,СДЗО - установлены на трубостойках и соединяются между собой,через распределительные коробки.

Система автономного  светового ограждения,2АСС-110-4,солнечные модули,автономные системы светового ограждения.
Автономная система светового ограждения АСС.

Обработка видео...

Система автономного  светового ограждения,2АСС-110-4,солнечные модули,автономные системы светового ограждения.
2АСС-110-4
Система автономного  светового ограждения,2АСС-110-4,солнечные модули,автономные системы светового ограждения.
2АСС-110-4
Система автономного  светового ограждения,2АСС-110-4,солнечные модули,автономные системы светового ограждения.
2АСС-110-4
Система автономного  светового ограждения,2АСС-110-4,солнечные модули,автономные системы светового ограждения.
2АСС-110-4
Стоимость за стандартный комплект Асс

Цена на АСС формируется согласно комплектации и проектной документации.Ниже представлена цена на стандартный комплект 1АСС 55-1,где 1-колличество моноблоков,АСС-автономная система светоограждения,55-совокупная емкость АКБ А\ч, 1-количество светодиодных огней.

АСС Цена
1 АСС 55-1 по запросу оставить заявку

Блоки управления с акб

По требованию заказчика-нами изготавливаются блоки любой конфигурации,соответственно цены на изделия расчитываются индивидуально.Варианты более востребованных блоков и цены на них представлины ниже.

БУСО  Размер мм. Дополнительно Цена (согласно конфигурации)
1 х 220АС \ 2х48 DC+ 400\300\210 Металл,IP 65 35 900 р. оставить заявку
2 х 220 AC \ 2x48 DC+ 400\300\210 Металл,IP 65 44 900 р. оставить заявку
1 x 220AC \ 1x48 DC+ 400\300\210 Металл,IP 65 32 900 р. оставить заявку
2 х 220АС \ 3х48 DC+ 400\300\210 Металл,IP 65 47 600 р. оставить заявку
2 х 220АС \ 1х48 DC+ 400\300\210 Металл,IP 65 39 600 р. оставить заявку
2 х 220AC \ 2x48 DC+ 400\400\200 +Подогрев,металл,IP65 55 600 р. оставить заявку
1 х 220АС \ 2х48 DC+ 400\300\210 УЗИП,металл,IP 65 76 200 р. оставить заявку

блоки управления БЕЗ АКБ
БУСО  Размер мм. Дополнительно Цена (согласно конфигурации)
1 х 220АС \ 1х220 AC 300\200\155
+Сух.конт.,металл,IP 65 23 900 р. оставить заявку
1 х 220AC \ 1x220 AC 200\155\90 Пластик,IP 65 7 900 р. оставить заявку
1 х 220АС+24DC резерв\1х24DС 300\200\155 Металл,IP 65 22 500 р. оставить заявку
1 x 220AC \ 1x48DC 300\200\155 Металл,IP 65 17900 р. оставить заявку
1 х 220АС \ 1х48DC 300\200\155 +Дис.откл.металл,IP 65 21 500 р. оставить заявку
2 о.в.220АС \ 2 о.в.220АС 400\300\210 2 ввода+ 2 вывода,металл,IP65 33 200 р. оставить заявку
2 х 220AC \ 2x220AC 300\300\155 +Год.прог.Металл,IP 65 34 900 р. оставить заявку
2 х 220АС \ 1х220АС 300\200\155 Металл,IP 65 27 500 р. оставить заявку
2 х 220АС \ 2х220АС 300\200\155 Металл,IP 65 28 200 р. оставить заявку
